Pomiary akustyczne w sali koncertowej Szkoły Muzycznej w Inowrocławiu

OPIS OBIEKTU

Po przebudowie sali koncertowej wykonano pomiary celem oceny jej jakości akustycznej. Przedmiotem pomiarów jest sala  koncertowa o wiodącej funkcji muzycznej (przeznaczonej do słuchania muzyki klasycznej, muzyki chóralnej, studio nagrań) wraz z drugoplanową funkcją konferencyjną.

Tab. 1 Dane pomieszczenia

Wymiary wysokość 6 m , długość 24.3 m, szerokość 14.2 m
Kubatura 2080 m3
Materiały wykończeniowe płyty drewnopochodne laminowane pełne i perforowane, płyty gips – karton, tynk wapienny, parkiet, 221 miejsc
Projektowanyczas pogłosu, T30 1.4 - 1.75 s muzyka (funkcja pierwszoplanowa)0.8 - 1.2 s mowa (funkcja drugoplanowa)

zdjęcie0065

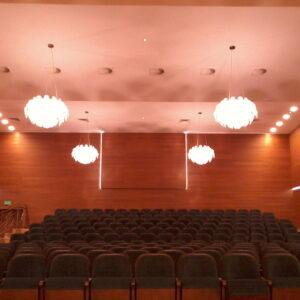

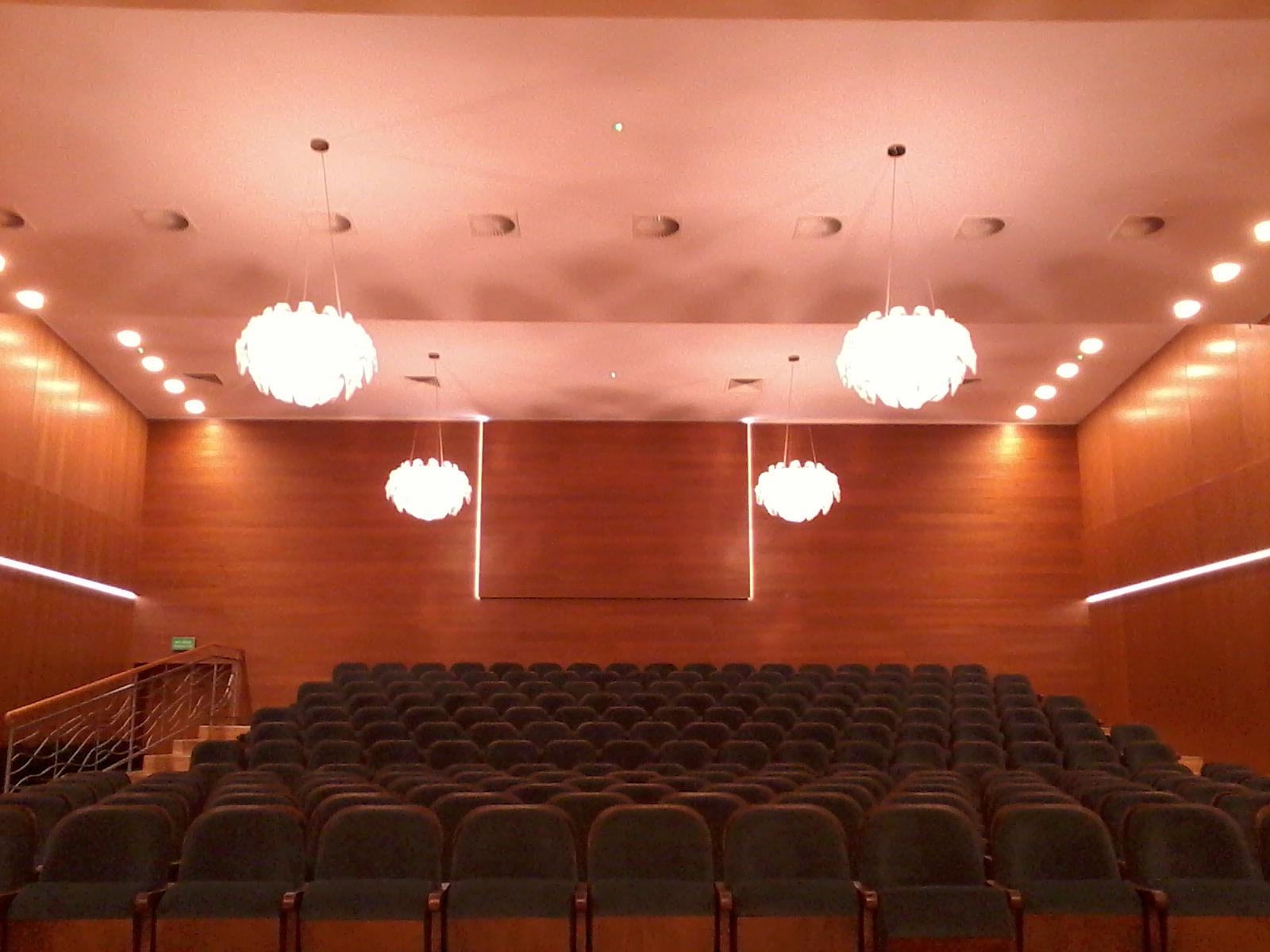

Rys. 1 Widok sali ze sceny

ZAŁOŻENIA PROJEKTU AKUSTYCZNEGO

Dla przebudowywanej sali koncertowej przyjęto parametr projektowy – czas pogłosu T30. Optimum czasu pogłosu określono na podstawie [10, 11, 12] dla funkcji i kubatury pomieszczenia – funkcja: muzyka instrumentalna i wokalna, mowa. Wartość tę przyjęto jako T30 = 1.4 - 1.75 s muzyka (funkcja pierwszoplanowa), 0.8 - 1.2 s mowa (funkcja drugoplanowa), wynikowo należy przyjąć dolną granicę wartości optymalnych dla muzyki: T30 = 1.4 s +/- 10% w całym paśmie częstotliwości słyszalnych. Klarowność muzyki wyrażaną parametrem C80 powinna przekraczać 1.6 dB. Klarowność mowy wyrażana parametrem C50 powinna przekraczać -3 dB. Zrozumiałość mowy w pomieszczeniu wyrażona wskaźnikiem STI powinna wynosić 60% - 75% (zrozumiałość dobra) , a wskaźnikiem ALLCons co najwyżej 10%. Ze względu na uprzywilejowana funkcję słuchania muzyki zrozumiałość może osiągnąć poziom STI = (45% - 60%) czyli zrozumiałość dostateczną. Poziom hałasu w pomieszczeniu nie może przekraczać dla pomieszczeń typu: klasy i pracownie szkolne, sale wykładowe audytoria, sale konferencyjne 40 dBA od wszystkich źródeł hałasu łącznie. Wymóg ten dla funkcji słuchania muzyki instrumentów akustycznych lub śpiewu należy uznać za niewystarczający i należy przestrzegać maksymalnego poziomu hałasu 25 - 30 dBA.

zdjęcie0069

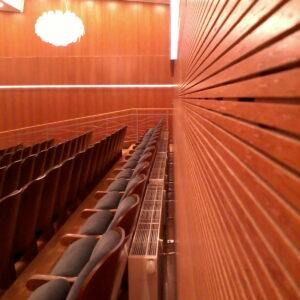

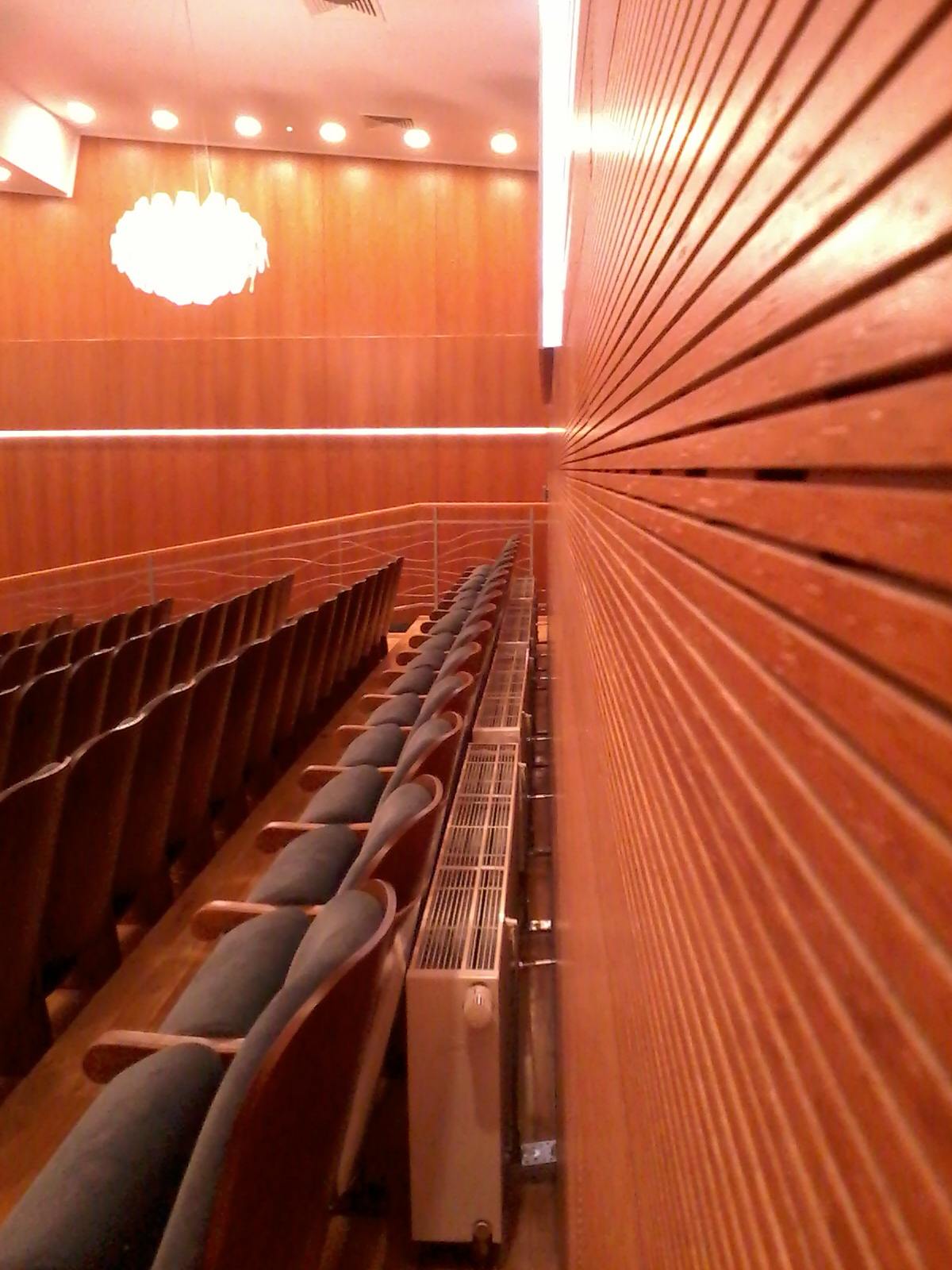

Rys. 2 Widok tylnej ściany, zauważyć można ukrytą w szczelinach perforację, za perforacją znajduje się wełna mineralna. Aby ustrój był akustycznie skuteczny musi być odsunięty od ściany.

METODYKA I ZAKRES BADAŃ

Stosowano pobudzenie pomieszczenia za pomocą 2 głośników GENELEC 8030A, które generowały sekwencję szumu pseudolosowego MLS. W obszarze widowni odbierano ten sygnał za pomocą mikrofonu pomiarowego będącego integralną częścią miernika poziomu dźwięku SONOPAN DSA 50. Na podstawie odebranych danych w każdym punkcie wyliczana była odpowiedź impulsowa, która poddana została późniejszej analizie częstotliwościowo - czasowej. W wyniku analiz otrzymano wyniki w postaci: charakterystyki częstotliwościowej czasu pogłosu oraz parametry energetyczne odpowiedzi impulsowej: C50, C80. Obliczono także wskaźniki zrozumiałości mowy: STI i ALLCons. Kolejnym celem badań było stwierdzenie, czy poziom dźwięku w sposób istotny zależy od miejsca na widowni. Zmierzono zanik poziomu dźwięku wraz z odległością. Dzięki temu czemu zmierzyć można było także odległość krytyczną, wyznaczającą zasięg pola swobodnego w pomieszczeniu. Dla dwóch odległych od siebie miejsc porównano ze sobą widma tercjowe szumu białego, by stwierdzić, czy pomieszczenie wprowadza zauważalne zmiany widmowe. Zmierzono poziom hałasu dla 3 biegów wentylacji nawiewno - wywiewnej i porównano ten poziom z wartościami dopuszczalnymi oraz zalecanymi. Określono ponadto jakość akustyczną sali w oparciu o metodę Beranka. Metoda Beranka powstała w oparciu o badania najlepszych sal koncertowych świata. Dzięki obszernemu materiałowi porównawczemu autorowi udało ustalić się związki pomiędzy preferencjami słuchaczy, a parametrami fizycznymi pola akustycznego. Tego typu relacja umożliwiła zbudowanie sposobu oceny jakości akustycznej sal koncertowych.

WYNIKI BADAŃ

RT

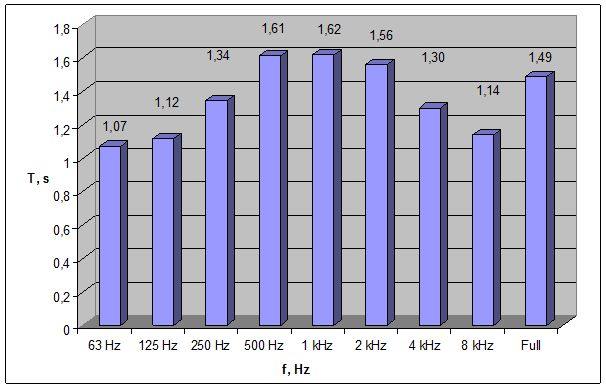

Rys. 3 Charakterystyka częstotliwościowa czasu pogłosu, T(f).  Wyniki średnie dla ośmiu punktów pomiarowych i jednej pozycji źródła.

Tab. 1 Wskaźniki energetyczne odpowiedzi impulsowych

Punkt pomiarowy C50, dB C80, dB
1 1.5 3.7
2 2.3 4.1
3 0.1 2.9
4 -0.2 2.4
5 0.4 3.4
6 1.9 3.9
7 0.7 3.5
8 2 4.6
średnio 0.88 3.22

Tab. 2 Wskaźniki zrozumiałości mowy

Punkt pomiarowy STI, % ALLCons, %
1 57 7.66
2 59 6.89
3 56 8.03
4 55 8.67
5 57 7.68
6 57 7.63
7 57 7.63
8 60 6.6
średnio 57 7.6



Lp(d)

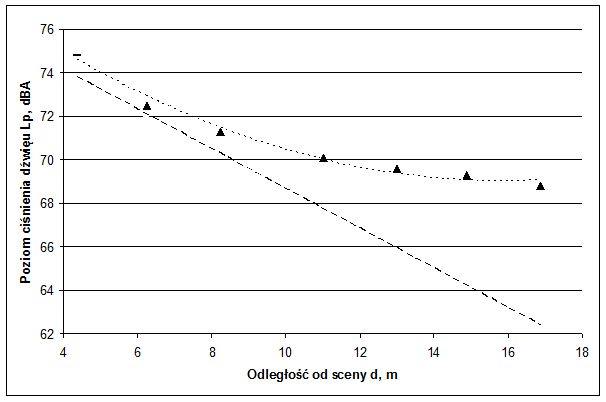

Rys. 4 Zmiany poziomu dźwięku wraz z odległością

Lp(f)

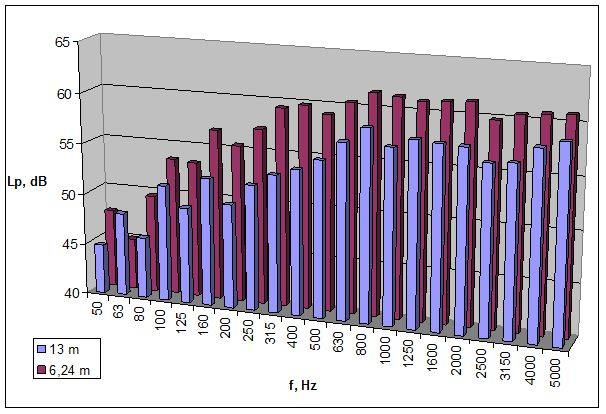

Rys. 5 Zarejestrowane widma szumu białego w rzędzie 3 i 9.



Tab. 3 Poziom hałasu dla trzech ustawień wentylacji nawiewno - wywiewnej.

Poziom hałasu Lp, dBA średnio, dBA
went. 70% 28,2 27,3 25 27
went. 90% 34,4 33,5 31,2 33
went. 100% 38,4 37,5 35,2 37



Tab.4 Ocena jakości akustycznej sali wg. skali Beranka

Punktacja
Parametr oceny Wartość Barok Klasycyzm Romantyzm
Czas pierwszego odbicia tinit, ms 14 40 40 40
Żywość, - 1.61 12 14 3
Ciepło brzmienia, - 0.5 0 0 0
Głośność dźw. pogłosowego, - 220 1.5 1.5 1.5
Odległość od źr. dźw., m 4 - 17 8 8 8
Suma punktów 61.5 63.5 52.5
Ocena Dostateczna do dobrej Dostateczna

KOMENTARZ

Czas pogłosu sali pustej na poziomie 1.49 s mieści się w zakresie zalecanym. Wypukła charakterystyka częstotliwościowa czasu pogłosu jest postrzegana jako zjawisko pozytywnie wpływające na jakość akustyczną sali, np.: Sala Koncertowa Państwowej Szkoły Muzycznej w Elblągu, Auditorium Maximum Politechniki Gdańskiej, Studio Koncertowe PR w Szczecinie. Podkreślone wówczas są wyższe formanty w dźwięku instrumentów muzycznych. Wymienione pomieszczenia posiadają dla zakresu średnich częstotliwości wypukły kształt charakterystyki. Dla takich pomieszczeń, których kubatura jest mała, potencjalnie duży wpływ fal stojących, silnie zmieniających widmo dźwięku i zaburzającym równomierność przestrzennną pola akustycznego jest zredukowany. W omawianej sali, częstotliwość graniczna, powyżej której wpływ pola falowego maleje a rośnie wpływ pola rozproszonego, wynosi 100 Hz.   Z drugiej strony zbyt krótkie czasy pogłosu w najniższych pasmach skutkują zmniejszeniem wrażenia pełni brzmienia, co w badanej sali przekłada się negatywnie na jakość akustyczna wyznaczaną metodą Beranka. Wskaźniki energetyczne odpowiedzi impulsowej są w zakresach zalecanych. Wskaźnik C50 koreluje ze zrozumiałością mowy, wskaźnik C80 z wyrazistością muzyki. Koreluje on z podtrzymaniem dźwięku w pomieszczeniu, badane pomieszczenie ułatwia wykonawcom intonację i lekkość brzmienia. Zbadano przestrzenny zanik dźwięku od źródła umieszczonego na scenie. Do odległości 11 m, nazywanej odległością krytyczną, w której energia dźwięku bezpośredniego równa jest energii dźwięku pogłosowego, energia pola nazywanego swobodnym spada 6 dB przy każdym podwojeniu odległości od źródła. W odległościach większych, w polu rozproszonym spadek jest wolniejszy. Wyznaczona odległość krytyczna (11 m), oznaczona na rys.2, pozwala oszacować zasięg bardzo dobrej zrozumiałości mowy oraz obszar w którym szczególnie silny jest dźwięk bezpośredni od źródeł: mówców, instrumentów i śpiewaków. Poza tą odległością w odbieranym dźwięku zwiększa swój udział pole rozproszone. Sprawdzono, czy pomieszczenie w sposób zauważalny zmienia widmo dźwięku. Różnice w pasmach pomiędzy poszczególnymi rejestracjami pozwalają stwierdzić, że w żadnym paśmie nie występuje zauważalna różnica. Średnie odchylenie standardowe jest niewielkie, w okolicach progu postrzegania tych zmian. Zrozumiałość mowy w sali jest dostateczna do dobrej, co kwalifikuje salę oprócz muzyki także do transmisji mowy. Poziom hałasu w sali jest na poziomie akceptowalnym, zaleca się korzystać z ustawień wentylacji na poziomie najwyżej 70%, co gwarantuje zalecany poziom hałasu w pomieszczeniu. Ocena jakości akustycznej wg. skali Beranka jest dla sali pomyślna. Sala wśród najlepszych obiektów na świecie plasuje się jako obiekt dostateczny do dobrego w zależności od rodzaju muzyki. Bardziej preferowana od muzyki romantycznej jest w sali muzyka klasyczna i barokowa.
