Obliczenia izolacyjności akustycznej



OBLICZENIA IZOLACYJNOŚCI AKUSTYCZNEJ NA DŹWIĘKI POWIETRZNE PŁYTY SUFITOWEJ xxxx

BRANŻA: Akustyka budowlana

FAZA: Obliczenia

WYKONAWCA: AKUSTYKA-PRO dr Krzysztof Leo

Techniczna 9, 81-528 Gdynia, Polska

tel.: 530 850 300, mail: krzysztof.leo@gmail.com

Specjalista akustyki dr Krzysztof Leo: projektant branży akustycznej w zakresie akustyki budowlanej, architektonicznej, instalacyjnej, środowiska oraz przemysłowej. Realizuje pomiary akustyczne i drgań w budynkach i środowisku. Wykonuje zabezpieczenia przeciwhałasowe w przemyśle i środowisku.

1. Podstawa opracowania

  • instrukcja programu INSUL v. 8.0.3

  • G. Mueller, M. Moeser, Handbook of engineering acoustics,

  • Sharp, BH 1978, Prediction methods for the sound transmission of building elements, Noise Control Engineering, vol. 11,

  • Beranek, L 1971, Noise and Vibration Control, McGraw-Hill, New York,

  • European Standard 2000, Building Acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 3: Airborne sound insulation against outdoor sound, EN 12354-3:2000, European Committee for Standardization,

  • International Standards Organisation 1996, Acoustics - Rating of sound insulation in buildings and of built elements - Part 1: Airborne sound insulation, ISO 717-1:1996, International Standards Organisation, Geneva,

  • International Standards Organisation 1996, Acoustics - Rating of sound insulation in buildings and of built elements - Part 2: Impact sound insulation, ISO 717-2:1996, International Standards Organisation, Geneva.

2. Cel i zakres opracowania

Celem opracowania jest obliczeniowe wyznaczenie izolacyjności akustycznej na dźwięki powietrzne płyty sufitowej xxxx dla wariantowanych ilości warstw i gęstości rdzenia płyty. Obliczenia wykonano w programie INSUL wykorzystującym do obliczeń izolacyjności model oparty na częstotliwości koincydencji oraz prawo masy przegrody.

Tab.1 Zakres opracowania: warianty opłytowania sufitu.

Wariant

Nazwa sufitu

Grubość płyt

Gęstość płyty, kg/m3

1

xxx A

1 x 15 mm = 15 mm

90

2

2 x 15 mm = 30 mm

3

xxx E

1 x 15 mm = 15 mm

120

4

2 x 15 mm = 30 mm

3. Wyniki

Tab. 2 Wyniki obliczeń

Wariant

Nazwa sufitu

Grubość płyt

Izolacyjność akustyczna na dźwięki powietrzne:

Rw (C, Ctr), dB

1

xxx A

15 mm

5 (-2;-4)

2

30 mm

11 (-2;-4)

3

xxx E

15 mm

6 (-2;-3)

4

30 mm

12 (-2;-3)

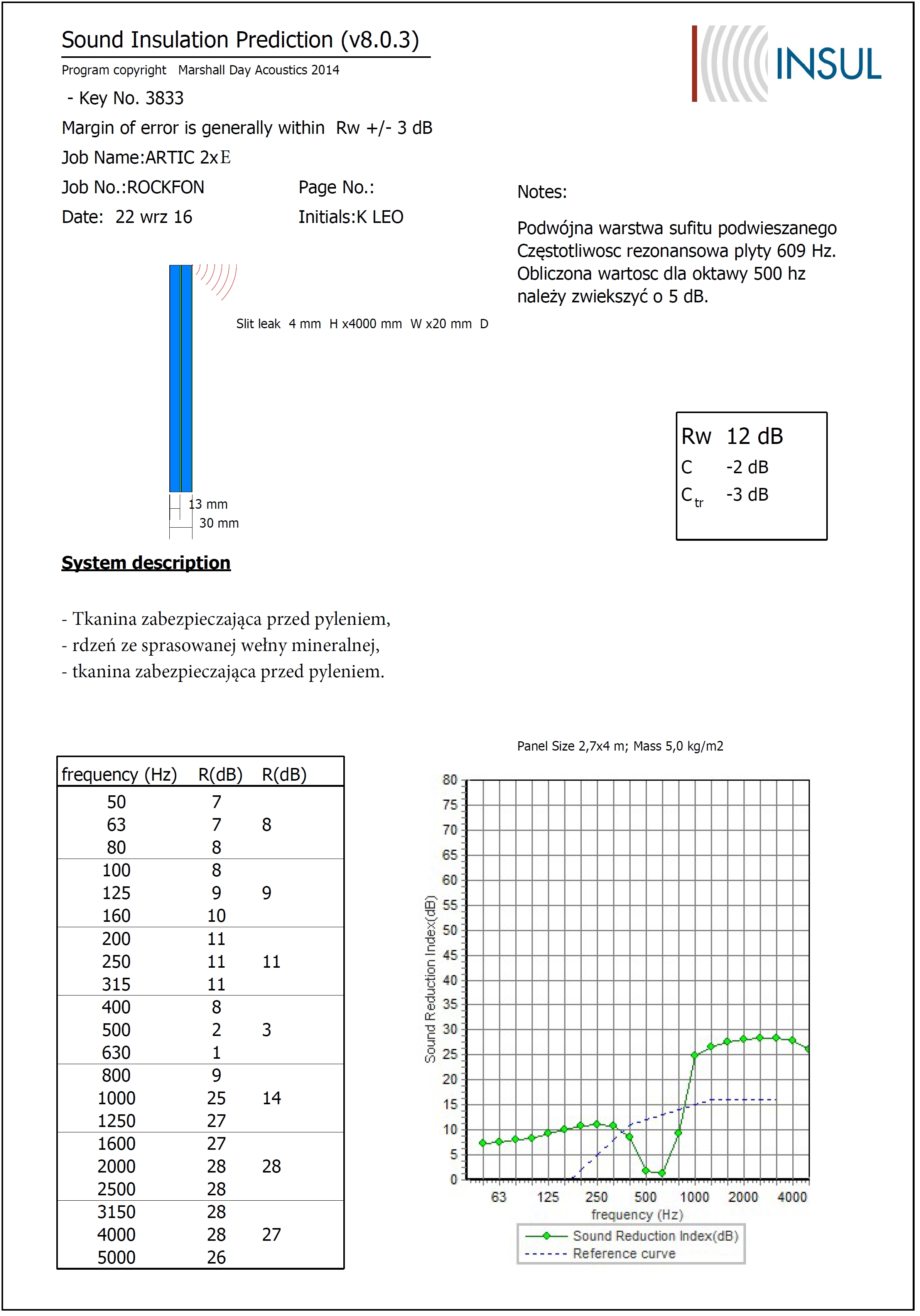

artic-1

artic-2

artic-3

artic-4
